产品概述

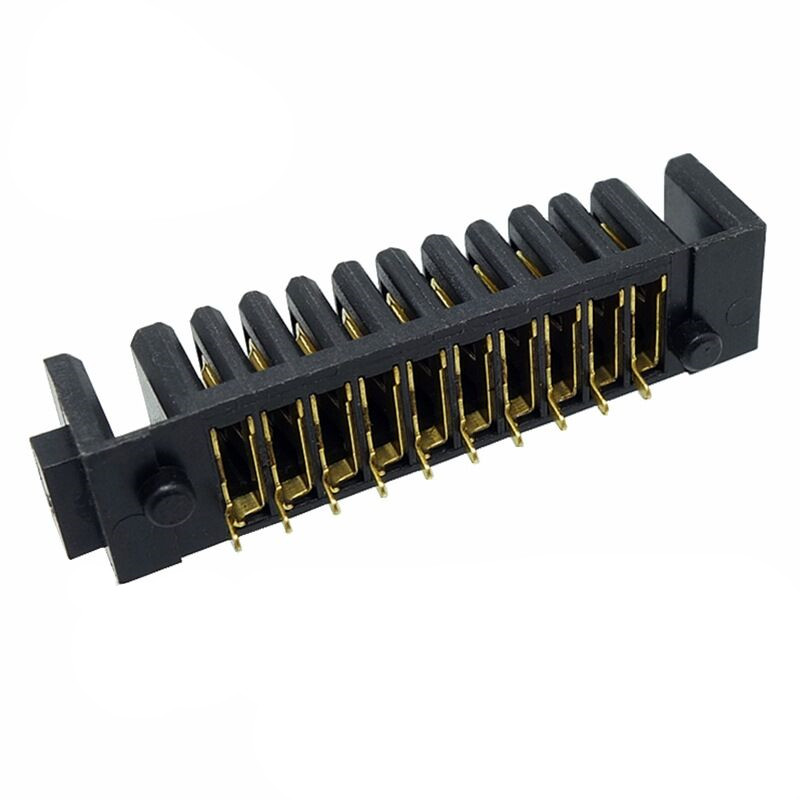

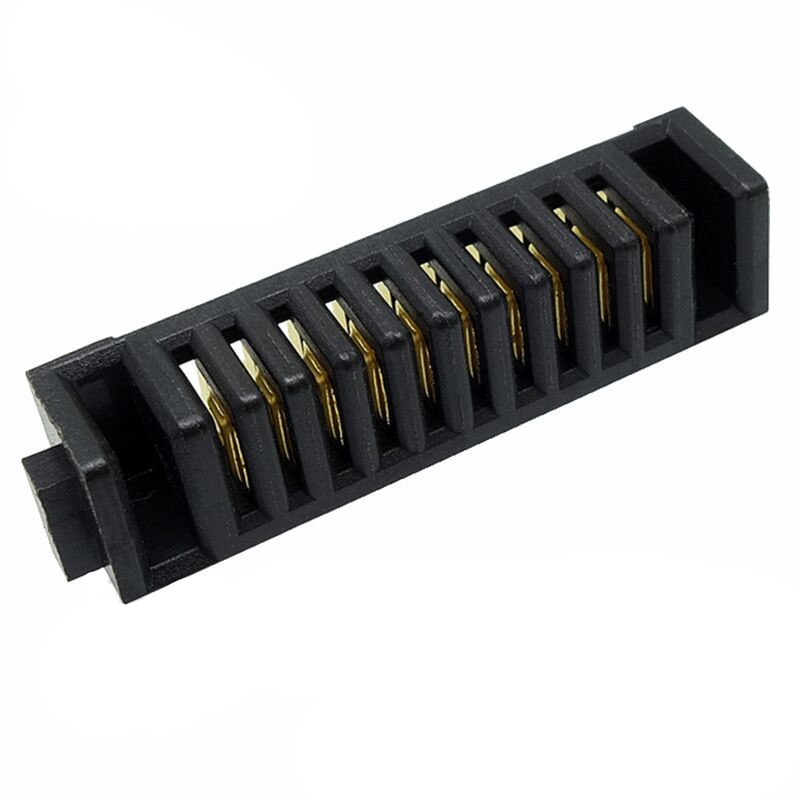

信音达 SYCAF01P10H1A 是专为中型多串锂电池系统（8-10串BMS、中型动力Pack）垂直互联打造的 10Pin 2.0mm 间距直插母座，以 29.85×7.0×6.5mm（不含焊脚）紧凑尺寸与单针 5A 额定载流能力，成为中型多串 BMS 信号采样与动力传输一体化的"主力级解决方案"。支持总载流 50A（10Pin 并联），采用双重防呆结构与阶梯式导向设计，彻底杜绝盲插导致的端子损伤；绝缘体选用 PA9T 耐高温材质，可承受 260℃ 无铅波峰焊峰值温度不变形；接触区采用选择性镀金工艺，初始接触电阻≤10mΩ，1000 次插拔后仍保持低阻稳定。该连接器精准覆盖 8-10 串电芯全采样、NTC 温度监测、CAN/SMBus 通讯及主回路动力输出需求，广泛应用于家用储能 BMS 从控板、电动摩托车电池包、AGV 电源模块、光伏逆变器电池组及工业 UPS 等对可靠性与性价比有双重要求的中型串数场景，是多串锂电系统垂直互联的"均衡高效之选"。

为什么"10Pin+2.0mm+防呆"是中型串数垂直场景的主力解？SYCAF01P10H1A的不可替代性

• 29.85mm长度=8-10串系统的物理极限匹配：相比8Pin(25.85mm)/12Pin(35.85mm)，10Pin将长度精准定位在29.85mm，恰好匹配8-10串电池包典型宽度(28-32mm)；在宽度≥28mm的模组中，这是唯一能完整集成全部采样+动力+通讯引脚而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 10Pin引脚分配=中型串数系统的"黄金比例"：8-10串系统无需冗余引脚，10Pin可灵活配置为"8P采样+1P NTC+1P CAN"或"6P采样+2P动力+2P通讯"，完美覆盖核心功能；相比12Pin版本，减少2个空脚，降低PCB布线复杂度、减少短路风险，同时节省8%-15%连接器成本；在垂直空间受限但水平空间紧张的高密度场景中，10Pin是性价比最优解。
• 5A单针载流=中型功率系统的"安全余量"：8-10串系统持续电流通常≤5A，5A单针额定值提供充足余量；多针并联动力通道承载5A持续/8A瞬时脉冲，温升≤25K@5A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；直插结构散热路径更直接，热量通过焊脚快速传导至PCB铜层，进一步降低温升。
• PA9T+镀金+防呆=垂直场景的"可靠性兜底"：直插连接器焊脚承受轴向拉力更大，对材料强度要求更高；PA9T HDT≥310℃耐受260℃波峰焊不变形，拉伸强度≥85MPa，确保焊脚锚固力≥50N；镀金层Au 0.05-0.1μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜15%，而镀锡版在垂直振动环境下6个月后常＞50mΩ，导致采样失真或通讯中断；双重防呆结构从物理层面杜绝误插，保护昂贵BMS电路板。
• DIP插件+导向柱=批量生产的"效率引擎"：10Pin DIP结构兼容波峰焊与选择性焊接，无需SMT钢网开孔(大批量钢网成本占比可达20%)；焊脚通孔锚固力≥50N，抗振性能优于SMT贴片版本，更适合电动工具、工业设备等高振动、大批量场景；标准化定位柱完美适配自动化组装设备，单板装配时间从25s缩短至10s，提升产线效率60%以上。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

家用储能BMS从控板(5-10kWh系统)：解决"高密度采样+极致紧凑+CAN通讯+批量生产"四重挑战

• 痛点：8-10串家用储能BMS板需顶部安装于模组上盖，弯插连接器侧向出线导致线缆在狭窄腔体内强行弯折，3个月后绝缘层破损；传统分体式连接器高度超10mm，顶盖闭合后压迫线缆；镀锡端子在机房高温环境下1年即氧化，采样误差＞5mV。
• SYCAF01P10H1A解法：直插垂直出线，线缆自然向上引出，无弯折应力；6.5mm高度(不含焊脚)为顶盖预留3mm安全间隙，避免压迫；10Pin集成8路采样+1路NTC+CAN_H/CAN_L+动力正负，减少连接器数量50%；镀金层耐受机房40℃持续温升，加速老化等效10年寿命后接触电阻仍≤15mΩ；DIP插件适配波峰焊产线，单板装配时间从25s缩短至10s。
• 避坑提示：储能PCB建议使用高Tg FR4(Tg≥170℃)+沉铜加固；CAN FD走线需做100Ω差分阻抗匹配，串联22Ω端接电阻；采样输入端增加RC滤波(100Ω+1nF)，抑制开关噪声；直插焊脚建议做通孔镀铜加固，增强锚固力。

电动摩托车电池包(72V/96V系统)：平衡"顶部对接+大电流脉冲+强振动+5年寿命"矛盾

• 痛点：72V/96V电摩电池包(20-26串)的从控板采用8-10串分段采样，弯插连接器侧向出线导致插拔时线缆受力，200次插拔后端子松动；瞬时电流8A@3s，8Pin动力不足导致电压跌落；强振动(10-500Hz,10g)致焊脚疲劳断裂；镀锡端子油污环境1年即失效。
• SYCAF01P10H1A解法：直插垂直对接，插拔力沿轴线方向，无线缆侧向受力；10Pin长度29.85mm完美嵌入30mm宽电池仓；多针并联动力通道承载8A瞬时脉冲，温升≤30K@8A；镀金+PA9T组合耐受油污环境，ASTM D471油浸测试500h后接触电阻≤20mΩ；通孔镀铜加固焊脚，MIL-STD-810G振动测试后端子无松动。
• 避坑提示：PCB建议采用2oz铜厚+沉铜加固；动力走线需做铺铜散热处理，远离信号线路；动力输入端增加TVS管，抑制反电动势浪涌；直插焊脚建议做点胶固定，增强抗振能力。

光伏逆变器电池组(48V系统)：解决"顶部对接+高温环境+长寿命+高精度采样"四重挑战

• 痛点：48V光伏储能电池(16串磷酸铁锂，分2组8串采样)顶部对接逆变器，弯插连接器侧向出线导致对接时线缆受力；逆变器内部温度达60℃+，普通连接器3年后绝缘体老化开裂；需±2mV采样精度确保SOC估算准确，镀锡端子高温氧化后采样误差＞10mV。
• SYCAF01P10H1A解法：直插垂直对接，插拔力沿轴线方向，无线缆侧向受力；PA9T材质HDT≥310℃，在60℃环境下加速老化等效15年寿命后仍保持结构完整；镀金层耐高温氧化，10年等效寿命后接触电阻≤12mΩ，采样精度维持±1mV；10Pin集成8路采样+NTC+CAN，实现单组8串电芯的完整监控。
• 避坑提示：光伏系统PCB建议使用高频板材(Rogers 4350B)抵抗逆变器EMI干扰；采样走线需做差分对布线+屏蔽层；CAN总线增加共模电感抑制共模干扰；焊脚建议做耐高温涂层处理。

工业UPS电池组(192V/240V系统)：解决"顶部对接+高压安全+频繁维护+长寿命"四重挑战

• 痛点：工业UPS电池组(64-80串磷酸铁锂，分8-10串一段采样)需定期维护更换单体模组，弯插连接器侧向出线导致维护时线缆受力，500次插拔后端子磨损＞30mΩ；高压系统对绝缘要求极高，普通连接器CTI值不足导致爬电风险；镀锡粉尘环境6月失效。
• SYCAF01P10H1A解法：直插垂直对接，插拔力沿轴线方向，无线缆侧向受力；明确的"咔哒"锁紧声反馈，让操作人员确认连接到位；防呆设计防止高压环境下的误操作；PA9T材质CTI≥250V，满足高压系统绝缘要求；镀金10000次插拔后≤15mΩ，寿命提升5倍；PA9T耐粉尘，IP54验证通过。
• 避坑提示：PCB用高CTI材料(≥600V)；动力铺铜+风扇冷却；输入加保险丝+TVS；焊脚耐磨涂层延寿；建议在连接器周围增加绝缘隔板，防止高压电弧。

工程师选型决策树：何时必须选"10Pin+2.0mm+防呆"母座而非其他规格？

• ✅ 选10Pin+2.0mm+防呆的场景：需顶部安装/出线且垂直空间≥7mm；需8-10串采样+动力+通讯一体；工作环境有振动/油污/湿热/粉尘/高温；产品寿命≥5年且需UL/IEC/MIL认证；DIP波峰焊工艺；家用储能、电动摩托车、光伏逆变器、工业UPS等中型串数垂直空间标准化场景。
• ❌ 不选10Pin+2.0mm+防呆的场景：仅需6串以下采样(选6/8Pin更经济)；仅需动力输出(选4/6Pin)；垂直空间≤5mm(选90°弯插版本)；需SMT贴片工艺(选SMT版本)；需12串以上采样(选12/14Pin)；无顶部出线需求的侧向安装场景。
• ️ 关键验证项：确认PCB焊盘孔径公差±0.05mm(超差会导致虚焊或插装困难)；确认波峰焊预热温度≤130℃(避免PA9T热冲击)；确认10Pin引脚定义与BMS芯片匹配(避免飞线)；确认直插焊脚长度与PCB厚度匹配(推荐焊脚露出1.5±0.3mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• 直插垂直度CPK强制管控：端子垂直度≤0.1mm，CPK≥1.33方可放行；超差会导致插拔力偏大或端子歪斜；每批次首件+每2小时巡检，建议使用垂直度规全检。
• 焊脚位置度全检：焊脚位置度≤0.08mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；母座端子内壁电镀均匀性需重点检测底部与顶部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 10Pin信号完整性测试：每1000件抽3件做10Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 直插焊脚锚固力测试：每批次抽5件做焊脚锚固力测试，确认轴向保持力≥50N、径向保持力≥40N；若低于标准，说明焊脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、焊脚垂直度仍≤0.1mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
• 防呆功能100%验证：每批次抽取10件进行反向插入测试，确认无法完全插入且不会损坏端子；若可强行插入，说明防呆结构尺寸超差，需立即停线排查模具。
